Pièces détachées de ma perforeuse

Les adresses et les prix sont ceux au jour de la modification de cette page. Des annonces s'ajoutent, se retirent, les prix fluctuent au gré des approvisionnement et des réductions... Mais ceci peut vous permettre d'avoir un ordre de prix. Si je vous dit qu'il faut un laser sans prix, vous êtes obligé de faire une recherche pour savoir si vous pouvez ou non retenir ce projet. J'ai vu par exemple des lasers en vente, et quand je me suis renseigné (réponse quelques jours après), j'ai appris qu'ils coûtaient 5000 €!

Pour les commandes, il n'y a pas une seule solution. A cause des frais de port, il peut être intéressant d'acheter chez le même fournisseur. D'autre part il y a des choix non évidents (axes chromés ou non, roulements ou coussinets...). Une bonne idée est de faire comme cela vient, d'oublier les choix faits et de vivre heureux de ce que l'on a.

Rappel: on peut travailler avec 4 lasers, 2 lasers ou 1 seul laser. Plus on en a, plus cela va vite, mais plus il faut de matériel.

Nombre de lasers	4 lasers	2 lasers	1 laser
Fonctionnement
Nombre de têtes	2	1	1
Temps de coupe (mélodie seule)	T0	T0	2,5 T0
Temps de coupe (2 voix)	T1	2,5 T1	4,5 T1
Temps de coupe (pleins de notes)	T2	2 T2	3 T2

Les pièces en résumé

Désignation	Prix U	Nombre si 4 lasers	Nombre si 2 lasers	Nombre si 1 laser
Laser de coupe	70€	4	2	1
Moteur pas à pas	15€	3	2	2
Driver pour moteur pas à pas: A4988	1,34€	3	2	2
Axe de guidage Φ8	7€	4	2	2
Coussinet	1,60€	8	4	4
Courroie crantée	3€	1m	50cm	50cm
Chaîne porte câble	8€	1m	50cm	50cm

Laser de coupe

J'ai pris des lasers de 2,5W pour une question de disponibilité et de prix (compromis). Des lasers moins puissants conviennent aussi mais le temps de coupe s'allonge, plus puissants c'est la facture qui s'allonge.

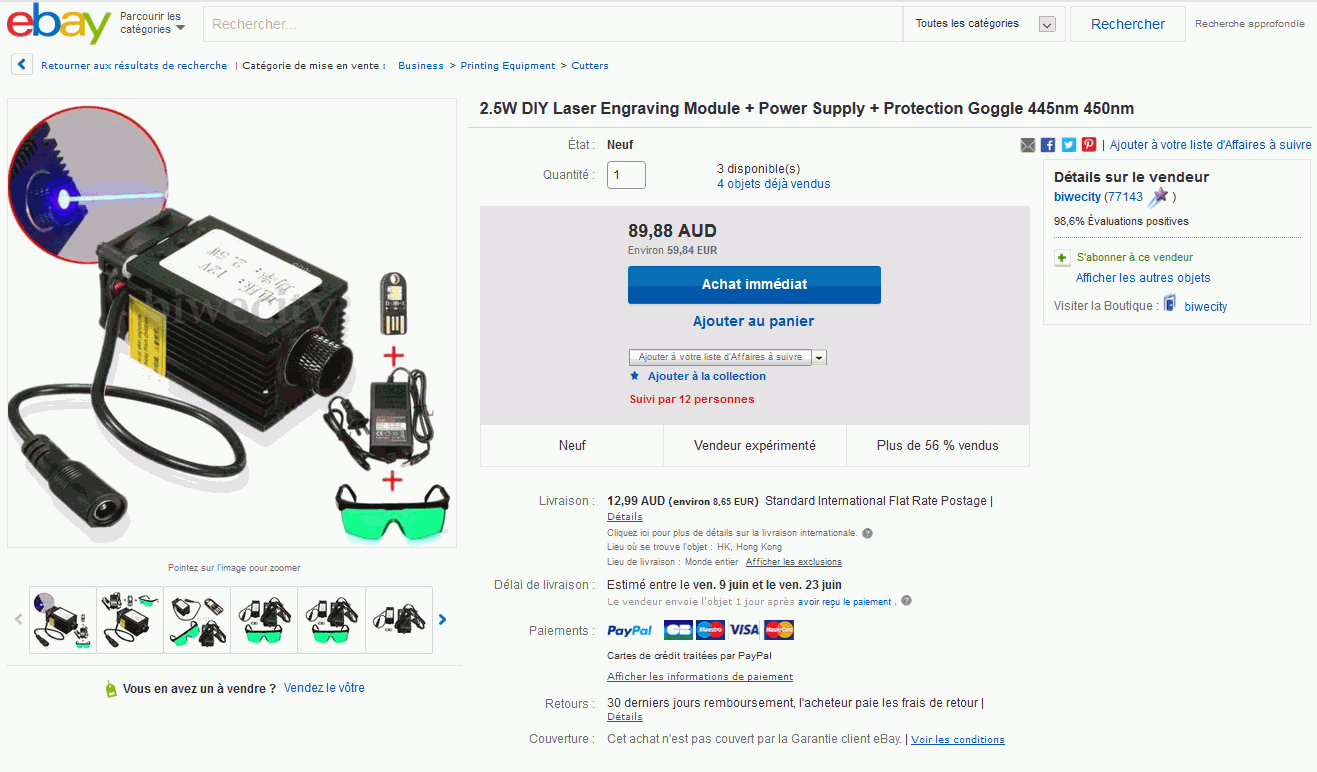

On en trouve facilement sur ebay (image).

Moteur pas à pas

N'importe quel moteur convient, récup ou achat. On risque d'être obligé d'adapter les tensions.

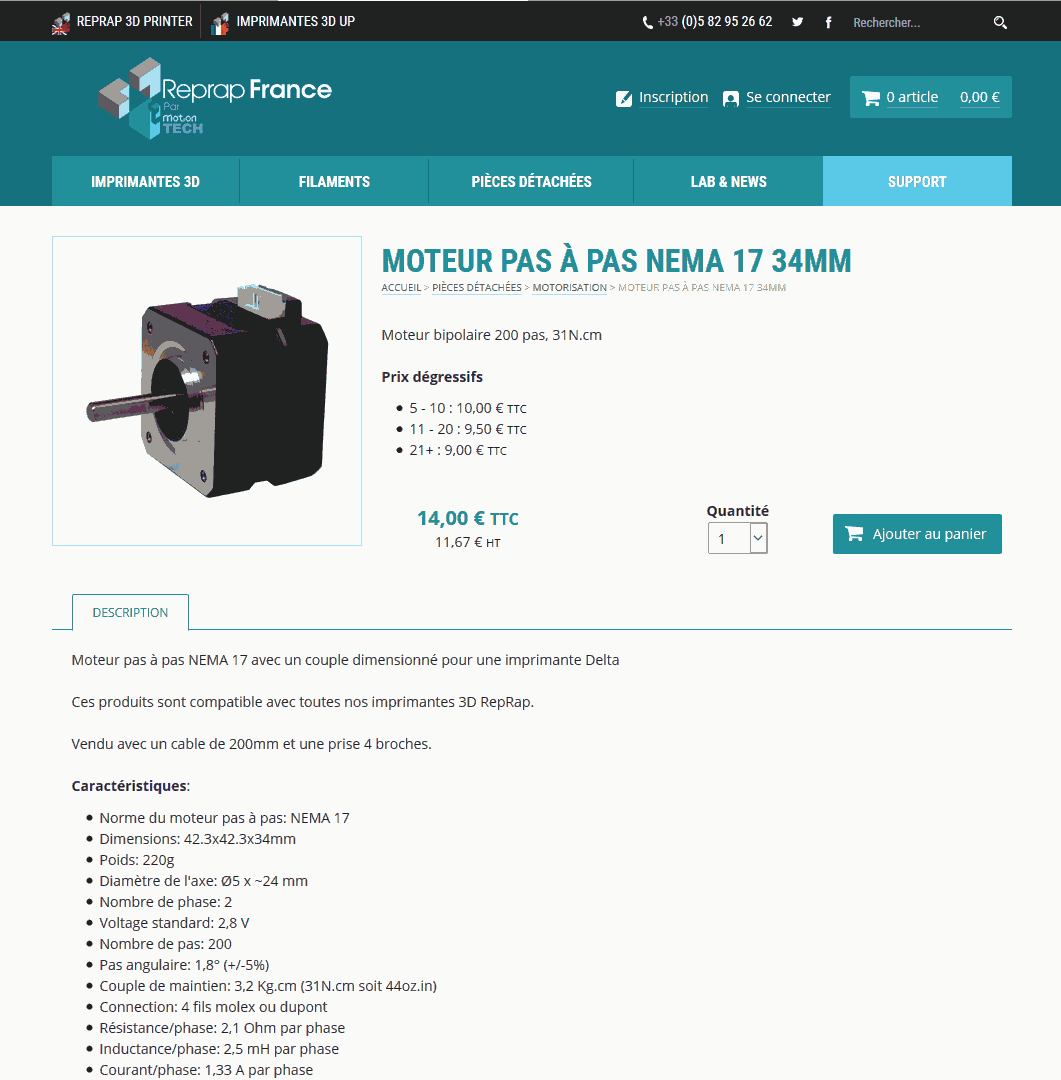

Reprap (image) en vendent. J'en ai acheté un, et j'en ai récupéré deux. On peut ajuster la vitesse de déplacement dans le cas ou le moteur est plus ou moins puissant.

Driver pour moteur pas à pas: A4988

N'importe quel circuit (pour Arduino) A4988 convient, c'est tous le mêmes. Il y en a des verts des rouges, et des pas mûrs...

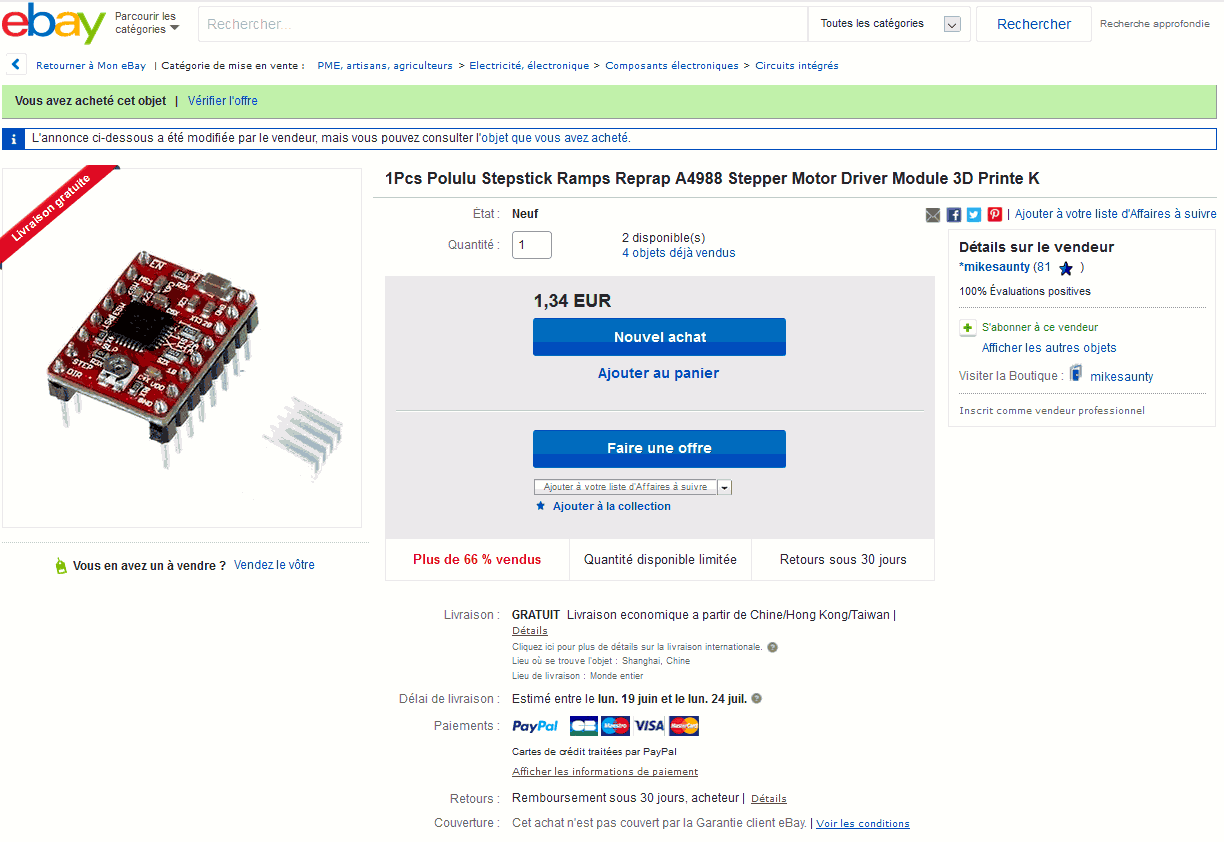

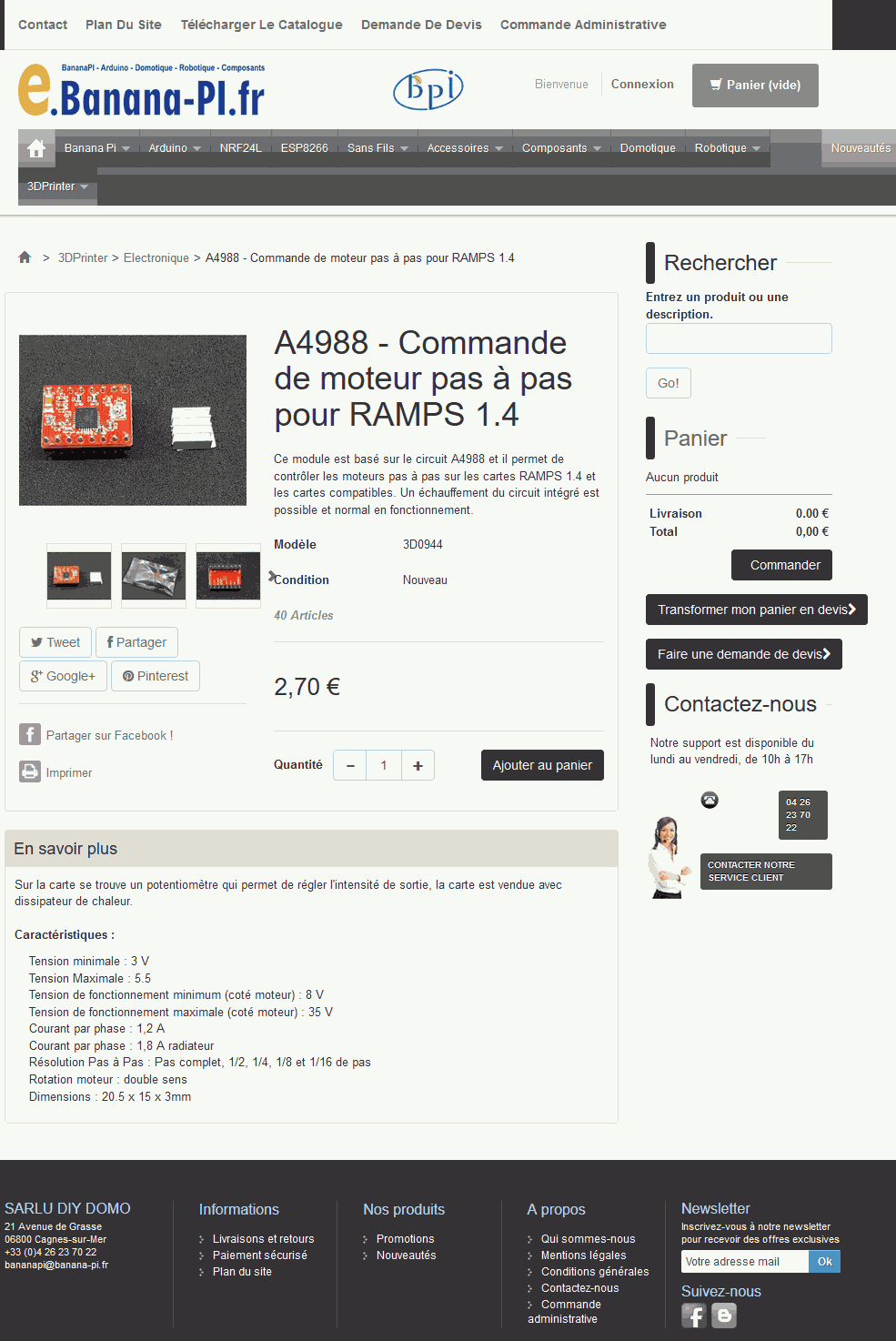

Si on n'est pas trop pressé, on peut les prendre sur ebay (image), sinon e.banana-pi (image) en a aussi.

Axe de guidage Φ8

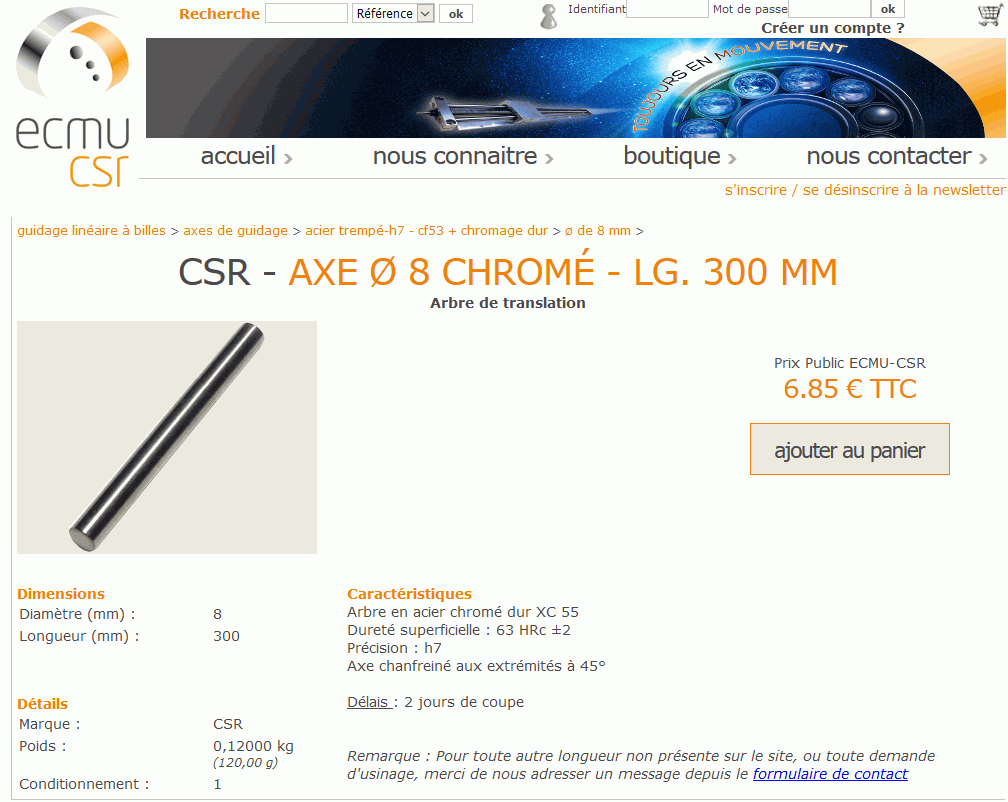

Choix difficile, faut-il un chromé ou non?... J'ai choisi des chromés pour la dureté, mais il est probable que je ne sache jamais si c'est le bon choix. J'ai choisi de les prendre chez ECMU (image).

Coussinet

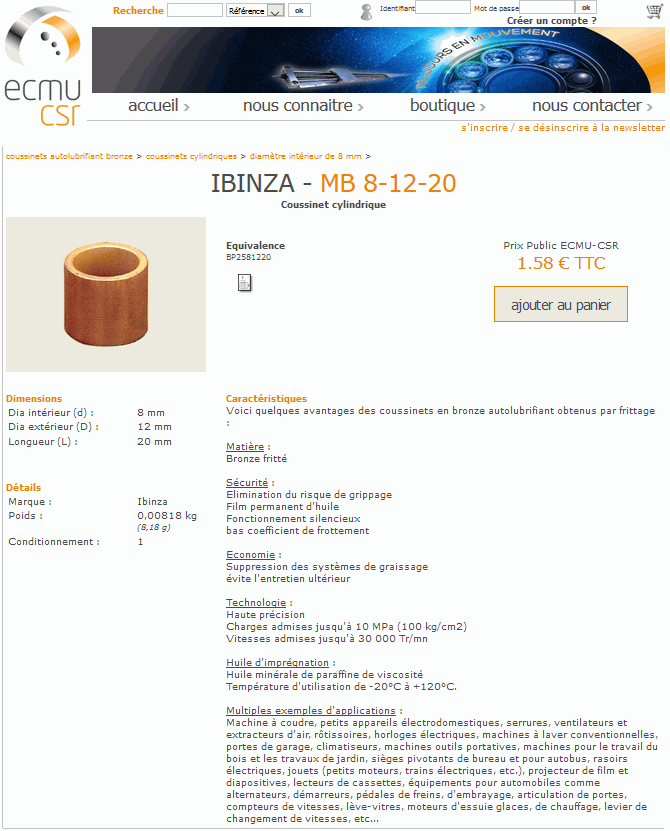

Choix encore difficile, faut-il un un coussinet en bronze, un coussinet en laiton avec graphite, un roulement linéaire à billes?... J'ai choisi les simples coussinets en espérant que cela fasse moins de bruit (au cas où, c'est facile à changer). Je les ai pris chez ECMU (image).

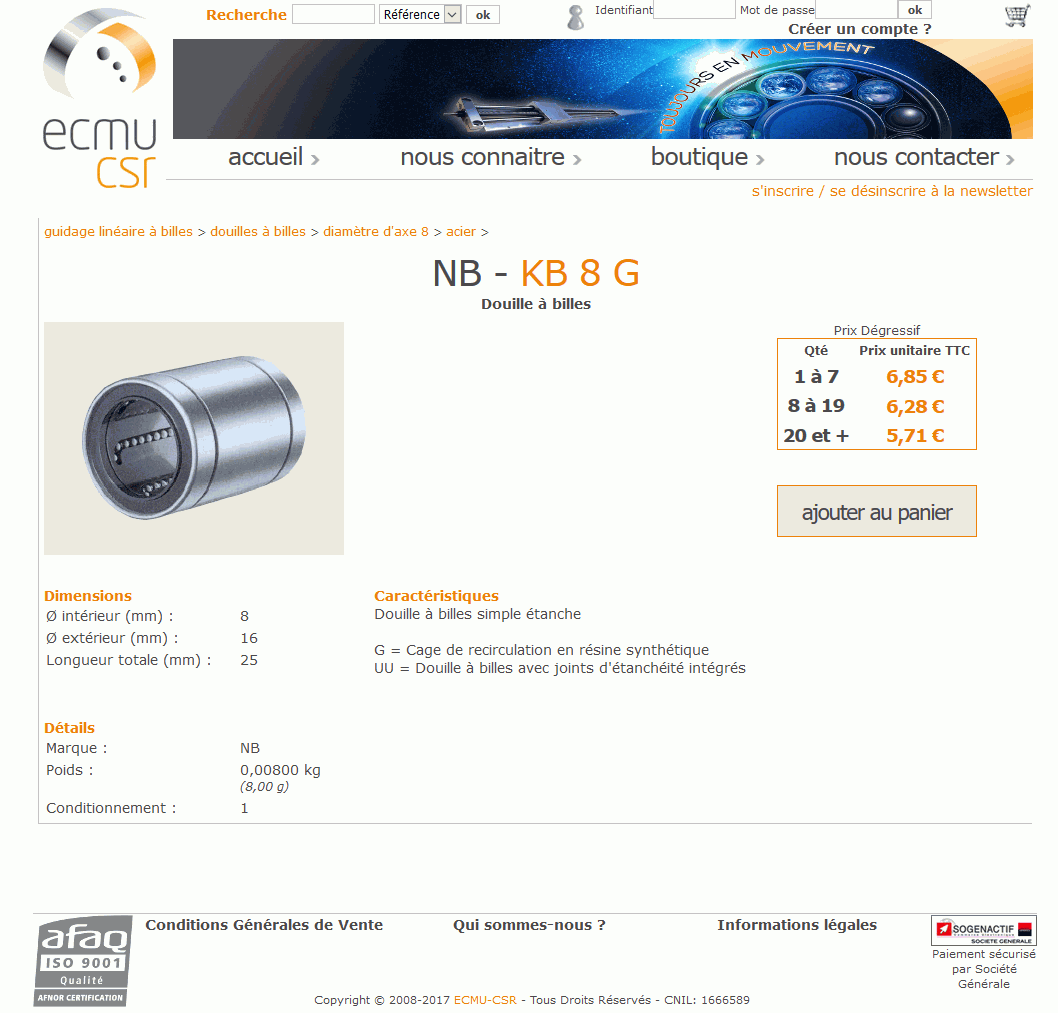

Ils vendent aussi des roulements à billes (image).

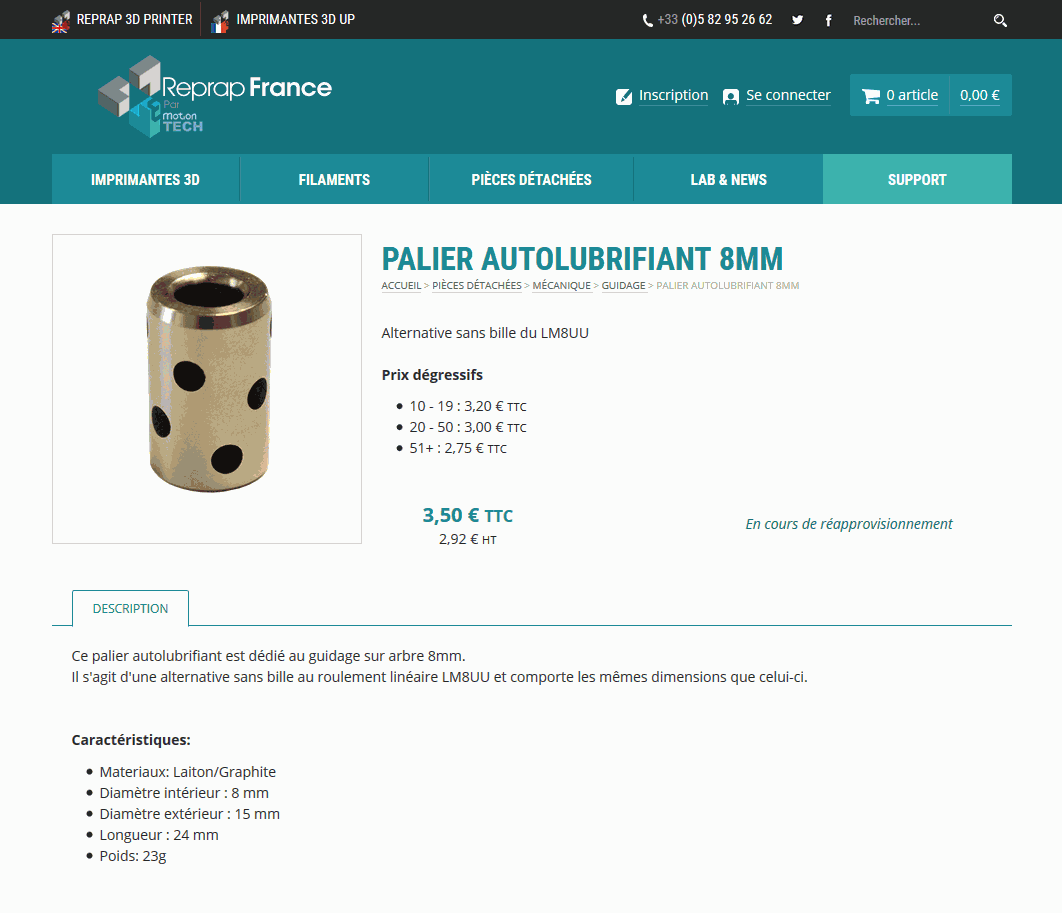

Reprap (image) en a aussi.

Courroie crantée

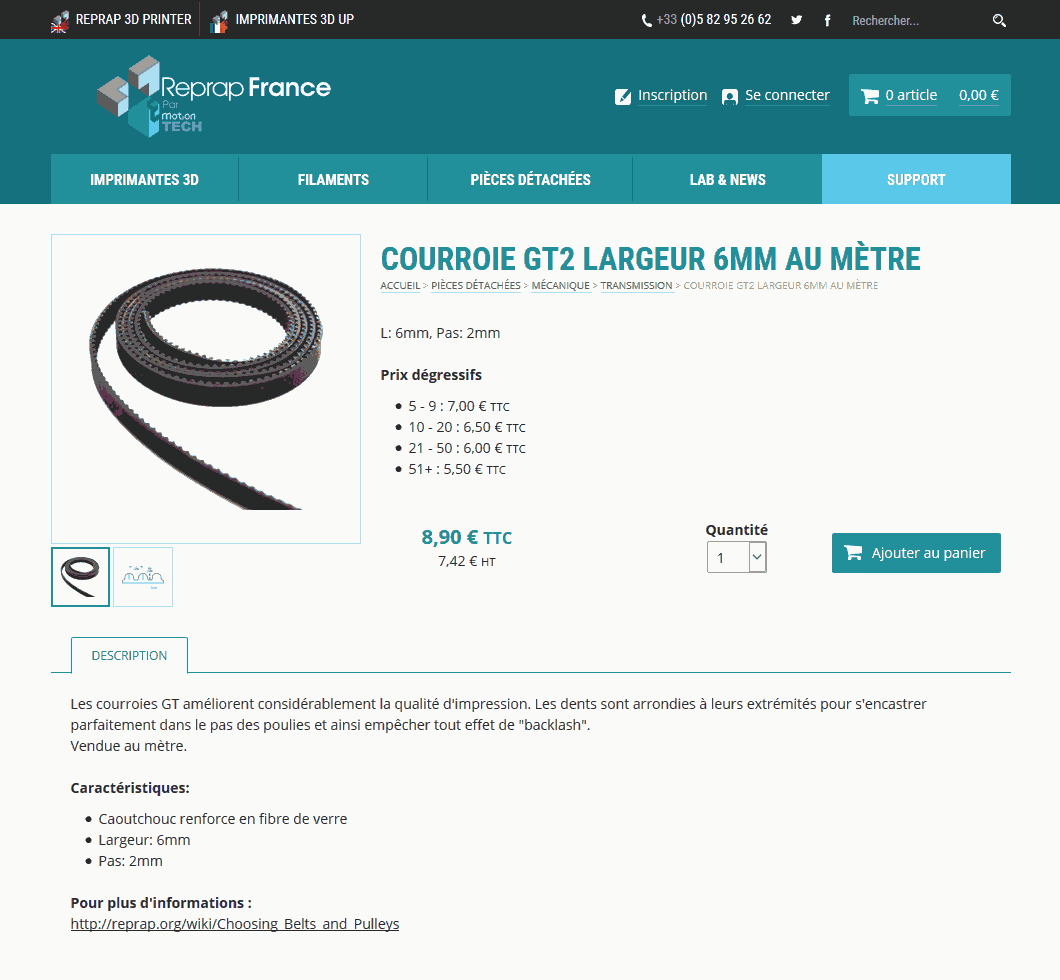

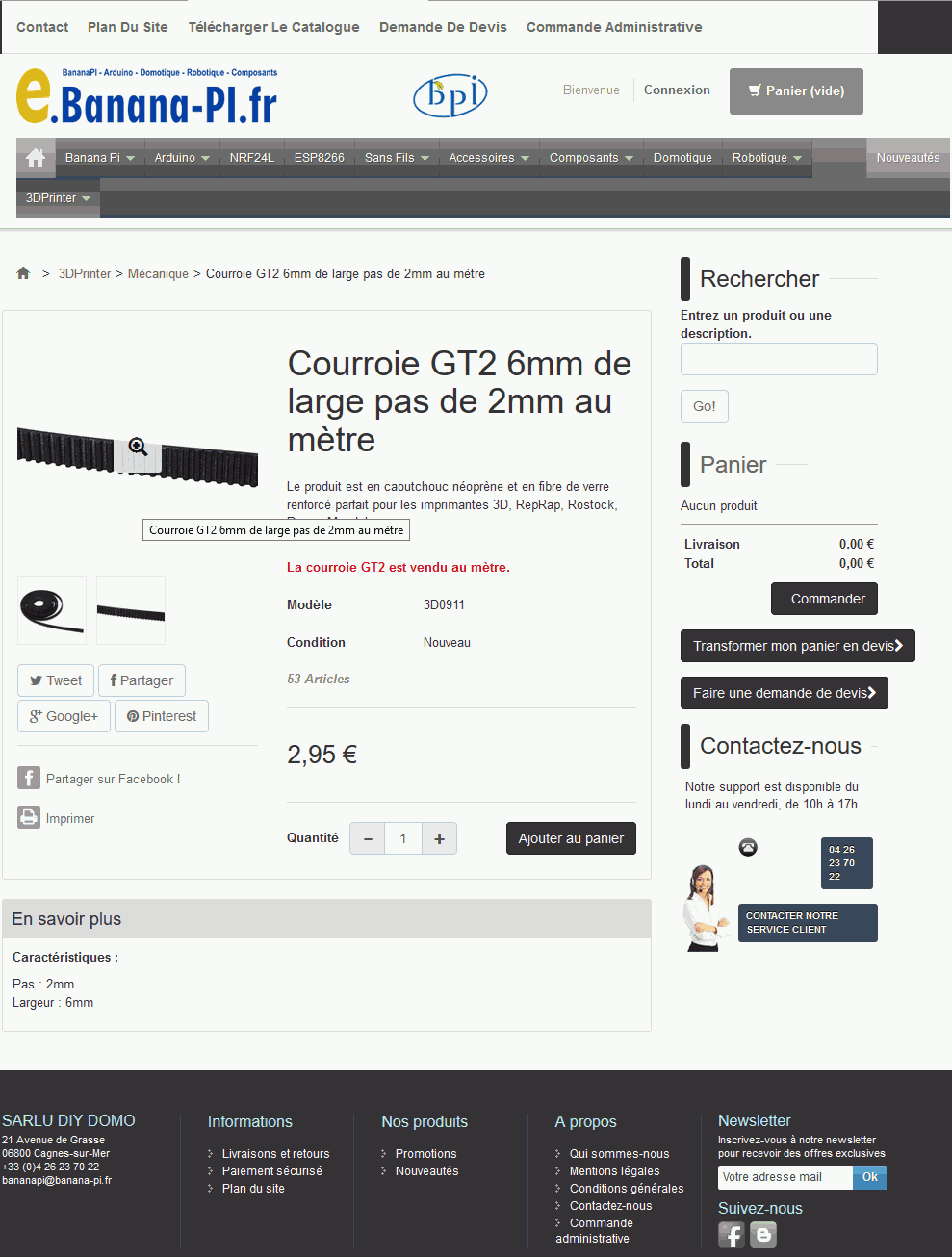

On en trouve en caoutchouc chez Reprap (image) ou en néoprène chez e.banana (image).

Chaîne porte câble

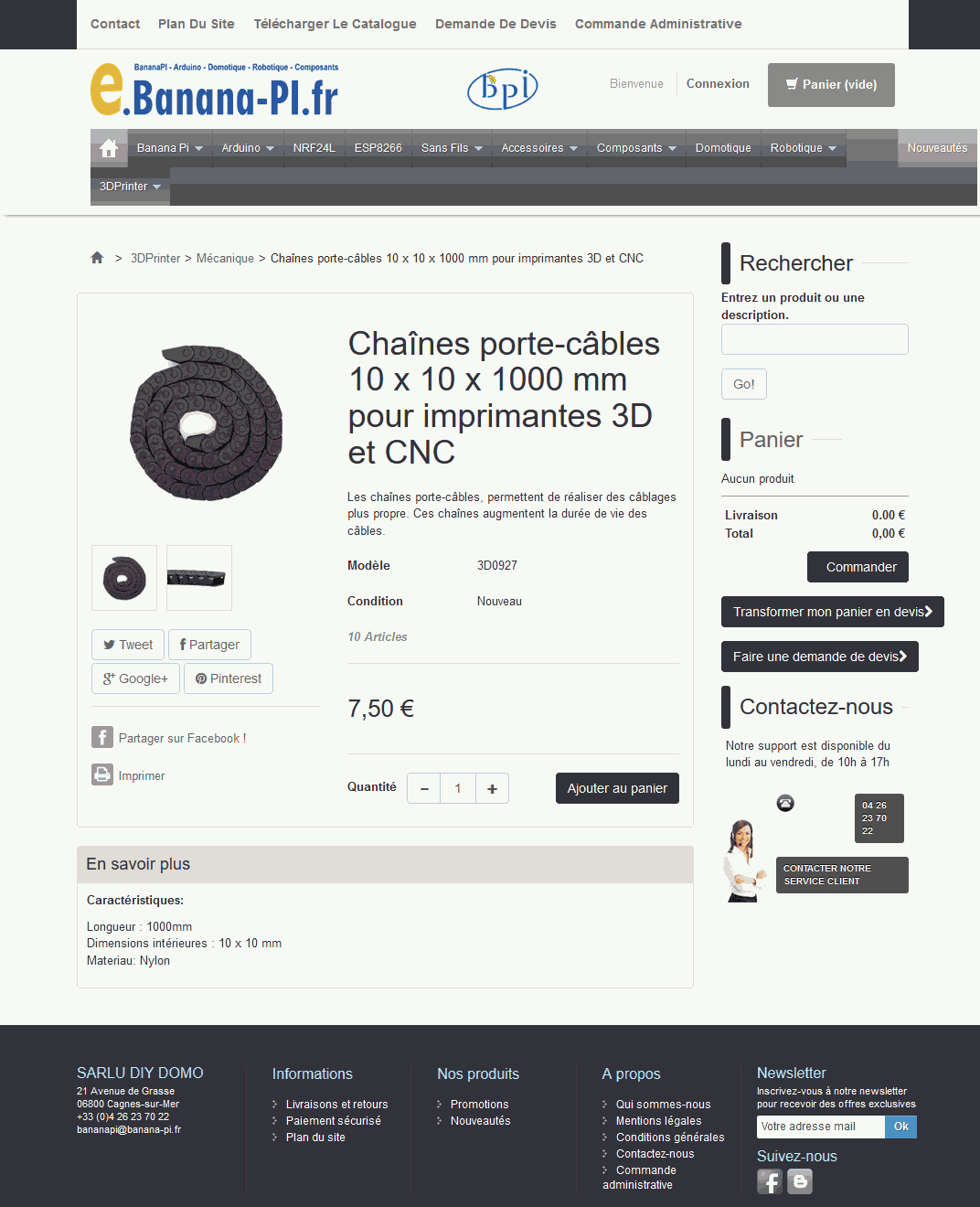

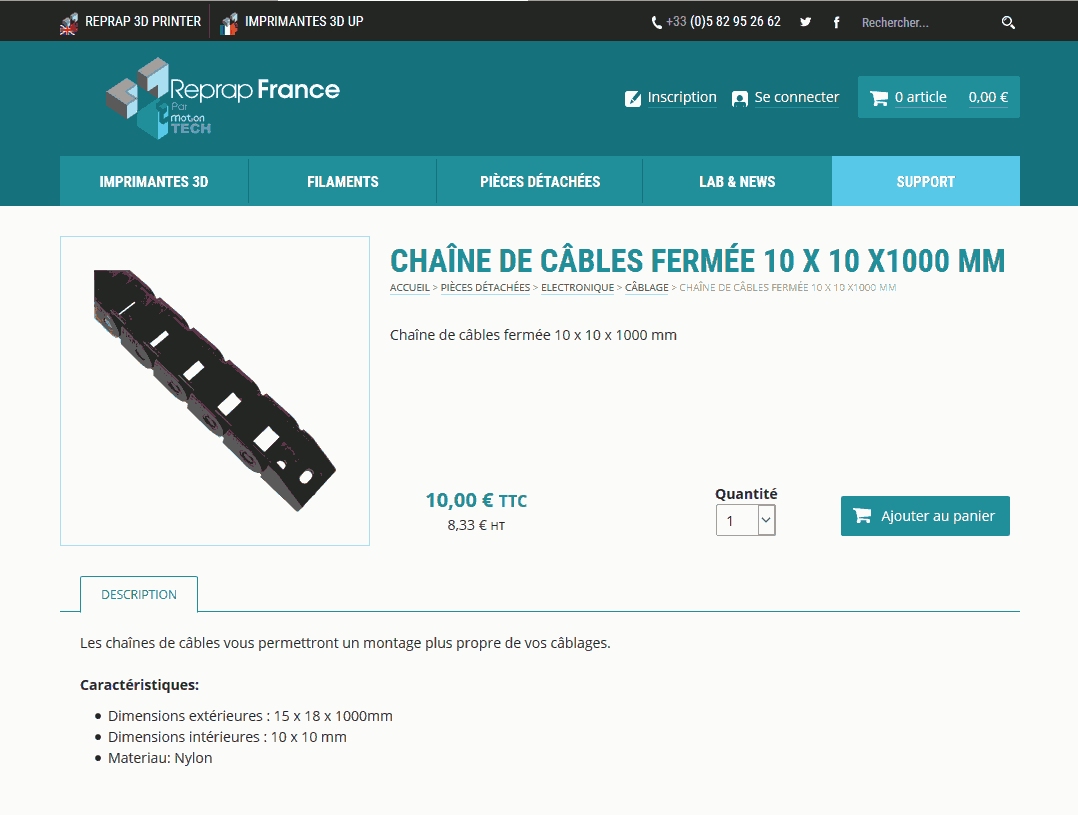

C'est facultatif, mais en plus du côté esthétique (câblage propre), cela a un côté pratique en évitant que les fils ne se baladent. On trouve ça chez Reprap (image) ou chez e.banana (image).
